一．系统需求
除草剂瓶子上印有产品标签的字符串是必须要检测的，瓶颈的螺纹是否有缺陷，瓶盖密封面是否有缺陷。
二．解决方案
用带有三个相机的VA-40视觉应用系统，并选择iNspect软件来轻松解决。第一个相机旋转90度观察标签，使用iNspect里的光学字符识别工具检验印刷的字符串。第二个相机移动测量螺纹，用距离工具。第三个相机用环绕工具来观察表面，量出直径的最小值，最大值。
三．详细资料
零部件编号 描述 数量
带有三个640*480，TM-2的，
VA40-03-C53-1 5米长的电缆 1
A-MP-DAL401-0 4”红色LED,DOAL光 1
A-MP-BL410-0 5*5”红色LED背光 1
A-MP-FL301-0 2.5*2.5”红色LED面光 1
四．屏幕快照

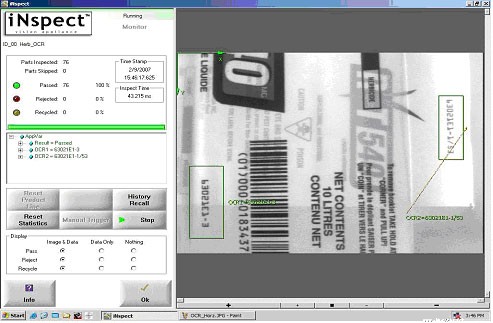

检测标签
用光学字符识别读出每一个字符。
用9毫米的镜头。相机镜头到标签表面的距离是9英寸,底部到相机底部的距离是5.25英寸，
2.5*2.5面光源与9”底部成约30度的角。

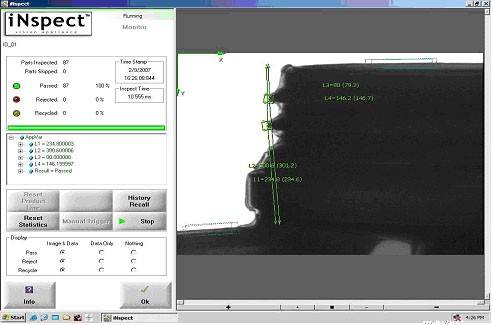

检测螺纹
用Tip工具定位螺纹最尖端部分，用距离工具量两个螺纹最顶端部分之间的距离。
用的是35mm镜头，相机镜头的末端到瓶颈表面的距离是11.25英寸。瓶底到镜头的距离是14英寸，5*5的背光源距塑料瓶约6英尺处。

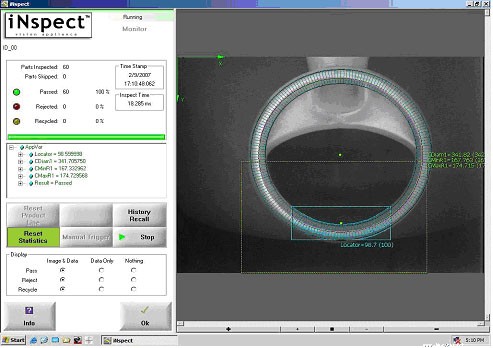

检测瓶盖密封面
用Circle工具定位地方是覆盖密封面，整个直径，最大/最小的直径都要测量
用的是9mm镜头，相机镜头末端到密封面的距离是7.25英寸,4英寸的DOAL光源与对着密封面的镜头成水平角度。
